玻璃鱗片防腐
作者:hengke來源:河北君正防腐保溫有限公司時間:2019-04-16 04:07訪問量:
描述:玻璃鋼鱗片防腐主要是用于鐵管、鑄鐵管、混凝土管中內(nèi)部防腐,也適用于各種大型儲罐,或者各類鋼結(jié)構(gòu)及污水池、地下室、樓頂中。具有高抗?jié)B透性、高粘接強度、施工方便、耐化學(xué)性、抗?jié)B透性能強、施工完后表面平整光滑,加工后性能優(yōu)良。若有疑問,請致電我公司客服。

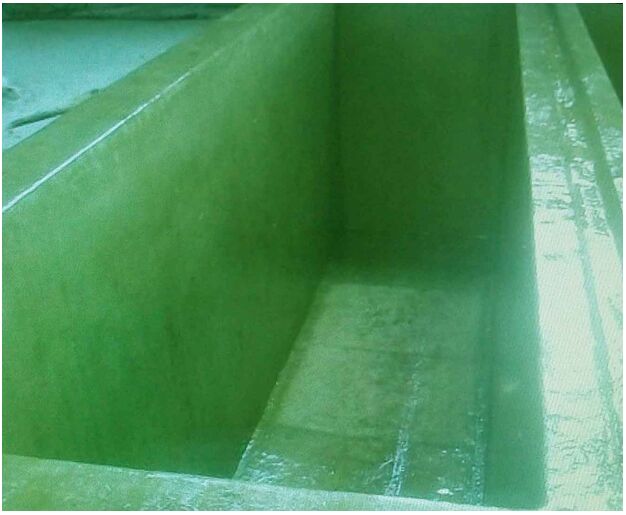

玻璃鱗片防腐
玻璃鋼鱗片防腐主要是用于鐵管、鑄鐵管、混凝土管中內(nèi)部防腐,也適用于各種大型儲罐,或者各類鋼結(jié)構(gòu)及污水池、地下室、樓頂中。具有高抗?jié)B透性、高粘接強度、施工方便、耐化學(xué)性、抗?jié)B透性能強、施工完后表面平整光滑,加工后性能優(yōu)良。若有疑問,請致電我公司客服。
一、玻璃鱗片防腐特點:
1、具有獨特的抗?jié)B透屏障,腐蝕性氣體滲透率低;
2、良好的耐水、、堿、部分溶劑及其它一些特殊化學(xué)介質(zhì)性能;
3、硬化收縮小,與多種基材粘結(jié)性強,易局部修補;
4、高韌性,良好的力學(xué)性能,適應(yīng)溫度驟變;
5、100%交聯(lián)固化,表面硬度高,有良好的耐磨蝕性;
6、建議長期使用溫度:濕態(tài)140℃,干態(tài)170-190℃。
二、玻璃鱗片防腐施工方案:
1、施工溫度宜在15—20℃之間,濕度不大于80%。
2、涂抹時先底層,后中層,在面層。
3、除銹6小時內(nèi),采用易揮發(fā)的溶劑將基層表面擦洗一遍,待溶劑
揮發(fā)后噴涂底漆。
4、在底漆干后進行鱗片膠泥施工。鱗片膠泥的施工宜采用抹涂和滾相結(jié)合,一次抹厚度(1mm)左右,一般分兩次完成,后一道工序在前一層膠泥干后(一般間隔一天)在進行。
5、涂抹時,抹刀與基層保持一定的角度,沿抹刀的尖角按銳角方向推抹,盡量把膠泥和基層間的空氣擠出,涂抹沿一個方向進行,不得堆料攤抹。
6、為消除氣泡,采用專用的消泡滾滾壓。
三、玻璃鱗片防腐質(zhì)量要求:
1、厚度<10u
2、生產(chǎn)過程中,不得混入雜物,保持產(chǎn)品潔凈
3、成品中不得有結(jié)塊和互粘附等現(xiàn)象
四、玻璃鱗片防腐檢驗、驗收:
等防腐層施工完畢并固化后,對施工過的防腐層根據(jù)設(shè)計要求進行質(zhì)量檢測,
檢測分為目測、厚度檢測、針孔檢測。當(dāng)沒有達到設(shè)計要求時,需要對防腐層進行修補,修補過程與鱗片襯里的施工過程近似。
1.目測:要求防腐層表面整體均勻、平整,無漏涂,無特別明顯的不均勻狀況。
2.厚度檢測:通過電磁測厚儀進行厚度檢測,根據(jù)設(shè)計厚度要求進行檢測,每平方米測3個點,要求達到襯里設(shè)計厚度的要求,當(dāng)厚度達不到要求時再涂抹一層鱗片膠泥,達到設(shè)計厚度的要求,并通過厚度檢測合格后為止。煙道部位的鱗片襯里厚度為2mm。
3.電火花檢測:通過電火花檢測儀對防腐層進行100% 全面針孔檢測,當(dāng)發(fā)現(xiàn)存在針孔時要進行修補直至通過電火花檢測合格
4.表面處理(通過打磨來完成,即對不合格部位打磨至底層)——鱗片膠泥涂抹——檢測。 電火花檢測的電壓為7000V。(每增加1mm檢測電壓增加3000V)
5.當(dāng)一切防腐層檢測合格后,在內(nèi)襯層表面涂刷一層面漆。面漆的涂刷及環(huán)節(jié)要求與底漆相同。根據(jù)現(xiàn)場環(huán)境溫度按照相應(yīng)的比例在面漆中加入固化劑和促進劑攪拌均勻后使用(注意:促進劑和固化劑嚴禁同時加入,應(yīng)當(dāng)先加入促進劑攪拌均勻后再加入固化劑攪拌均勻)。
