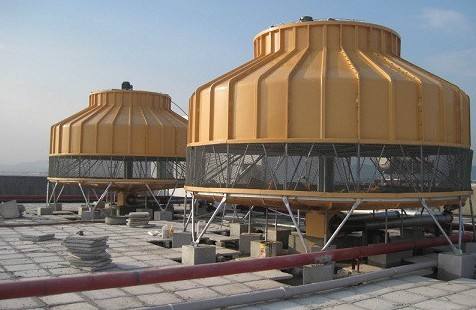

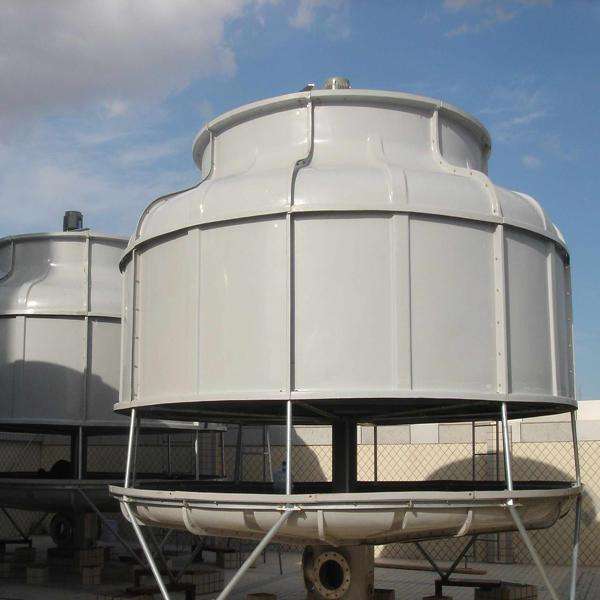

玻璃鋼冷卻塔的組成及在操作中注意事項
玻璃鋼冷卻塔是通過蒸發的作用將水和空氣進行接觸后帶走設備中產生的熱氣同時并傳輸給大氣中的一種制冷設備,可按照不同的處理方式分為多種類型的冷卻塔。主要用于制冷行業、冷凍行業、工業水冷卻等領域中廣泛使用。
一、操作前準備事項:
1)須將入風口側或風胴四周之異物排除;
2)確定風車尾部與風胴之間有足夠間隙,避免運轉時造成損壞;
3)檢查減速機之V型皮帶是否調整適當;
4)V型皮帶輪位置,彼此之間必須保持同一水平;
5)上述檢查完成后,間歇起動開關,檢查風車運轉方式是否正確?且是否有異常噪音振動產生?
6)將熱水盤和塔體內部雜物清除干凈;
7)將熱水盤內之塵垢異物清除,再將水填滿至溢水位置;
8)間歇起動循環水泵,將管內空氣排除,直到管路與冷水盤充滿循環水為止;
9)當循環水泵正常運作后,冷水盤內之水位將稍微下降,此時必須調整浮球閥至一定水位;
10)電路系統,重新確認電路開關,保險絲和接線規格是否吻合電機負載。
二、水塔起動注意事項:
a、間歇起動風車,檢查是否逆向運轉或有異常噪音振動發生?然后再起動水泵運轉;
b、檢查風車馬達運轉電流是否超載?避免馬達燒壞或產生電壓下降之現象;
c、利用控制閥調整水量,促使熱水盤水位保持在30~50mm之間;
d、檢查冷水盤內運轉水位是否保持正常。
三、水塔運轉過程中注意事項:
a、經過5~6天的運轉,重新檢查風車減速機V型皮帶是否正常?如果松弛的話,可利用調整螺栓重新適當鎖緊;
b、冷卻塔經過一個星期運轉后,必須重新更換循環水,以便清除管路中之雜物塵垢;
c、冷卻塔之冷卻效率會受到循環水位高低影響,基于此項原因,故必須確保熱水盤之一定水位;
d、冷水盤內之水位如果下降的話,循環水泵和冷氣機的性能將受到影響,因此水位亦必須保持一定;
四、玻璃鋼冷卻塔的組成:
(1)淋水填料
將需要冷卻的水(熱水)多次濺灑成水滴或形成水膜,以增加水和空氣的接觸面積和時間,促進水和空氣的熱交換。水的冷卻過程主要在淋水填料中進行。
(2)配水系統
將熱水均勻分布到整個淋水填料上,熱水分布均勻與否,對冷卻效果影響很大。如水量分配不均勻,不僅直接降低冷卻效果,也會造成部分冷卻水滴飛濺而飄逸到塔外。
(3)通風設備
在機械通風冷卻塔中利用通風機產生預計的空氣流量,以保證要求的冷卻效果。
(4)空氣分配裝置
利用進風口、百葉窗和導風板等裝置,引導空氣均勻分布于冷卻塔整個截面上。
(5)通風筒
通風筒的作用是創造良好的空氣動力條件,減少通風阻力,并將排出冷卻塔的濕熱空氣送往高空減少濕熱空氣回流。機械通風冷卻塔的通風筒又稱風筒。風筒式自然通風冷卻塔的通風筒起通風和將濕熱空氣送往高空的作用。
(6)除水器
將排出濕熱空氣中所攜帶的水滴與空氣分離,減少逸出水量損失和對周圍環境的影響。
(7)塔體
冷卻塔的外部圍護結構,機械通風冷卻塔和風筒式自然通風冷卻塔的塔體是封閉的,起到支撐、維護和組織合適氣流的功能;開放式冷卻塔的塔體沿塔高做成開敞的,以便自然風進入塔體。
(8)集水池
設于冷卻塔下部,匯集淋水填料落下的冷卻水,有時集水池還具有一定的儲備容積,起調節流量作用。
(9)輸水系統
進水管將熱水送到配水系統,進水管上設置閥門,以調節冷卻塔的進水量,出水管將冷卻后的水送往用水設備或循環水泵。在集水池還裝設補充水管、排污管、溢流管、放空管等,必要時還可在多臺冷卻塔之間設連通管。
(10)其他設施
包括檢修門、檢修梯、走道、照明、電氣控制、避雷裝置以及必要時設置的飛行障礙標志等,有時為了測試需要還設置冷卻塔測試部件。
